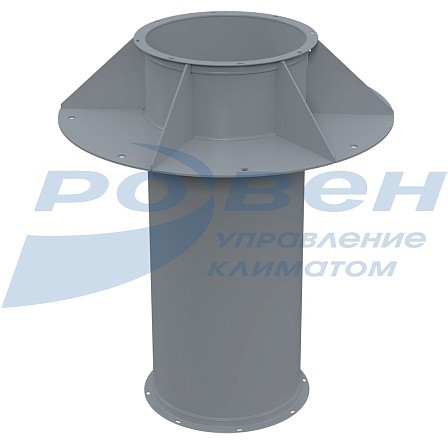

Узлы прохода УП 1
Узлы прохода монтируют в местах прохода стальных вентиляционных шахт на покрытиях различных зданий. Как правило, узлы прохода общего назначения устанавливаются на железобетонные стаканы.
Существуют следующие виды узлов прохода вентиляционных шахт, монтируемых через покрытия зданий:
- узел прохода без клапана и без кольца для сбора конденсата — УП1 — УП1-10.
Следует обратить внимание, что исполнительный механизм (электропривод) в комплект оборудования не входит.
При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.
Габаритные и присоединительные размеры (мм)
|
Модель |
D |
Масса, кг |
|
УП 1 |
200 |
17,6 |
|
УП 1-01 |
250 |
18,6 |
|
УП 1-02 |
315 |
29,9 |
|
УП 1-03 |
400 |
26 |
|
УП 1-04 |
450 |
30 |
|
УП 1-05 |
500 |
36 |
|
УП 1-06 |
630 |
41 |
|
УП 1-07 |
710 |
48 |
|
УП 1-08 |
800 |
53 |
|
УП 1-09 |
1000 |
65,2 |
|
УП 1-10 |
1250 |
77 |
По отдельной заявке изготавливаются узлы прохода нестандартных размеров.
МАРКИРОВКА:
Узел прохода УП 1-02
где: УП1 - модель узла прохода;
02 - комплектация и типоразмер (по таблице габаритных размеров).
Не представленные в наличии модели доступны к поставке под заказ
