Канальные датчики температуры воздуха
Канальные датчики температуры могут быть использованы для измерения температуры как приточного, так и вытяжного воздуха.
Канальные датчики температуры воздуха предназначены для измерения температуры в канале воздуховода системы вентиляции.
Канальные датчики температуры могут быть использованы для измерения температуры как приточного, так и вытяжного воздуха.

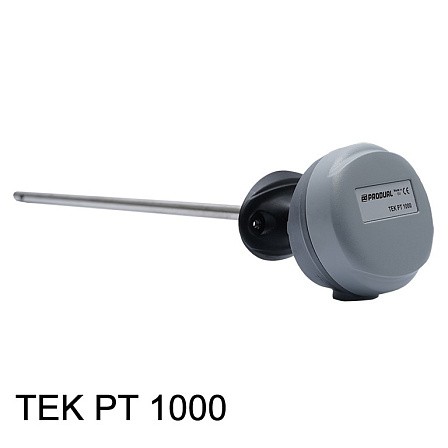

Датчик TEK Pt1000 крепится к воздуховоду с помощью регулируемого фланцевого соединения для оптимального измерения температуры.
Датчик дТС3015-Pt1000.B2.200 используется совместно с измеритель-регулятором температуры ТРМ-1 и контроллером RegVent PRO.
Датчик TEK Pt1000 используется совместно с контроллером RegVent PRO.

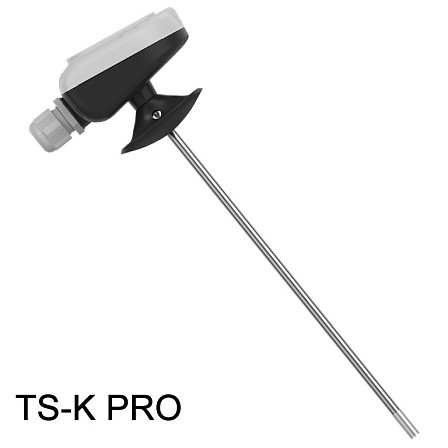

Канальные (погружные) датчики серии TS-K PRO выпускаются в корпусе из прочного ABS-пластика с зондом из нержавеющей стали. Термопреобразователи спроектированы и применяются для измерения температуры воздуха в каналах систем вентиляции и кондиционирования, а также в системах управления и диспетчеризации административных и промышленных зданий. Крепление к воздуховодам осуществляется с помощью монтажного фланца, входящего в комплект поставки. Для подключения к системам автоматизации внутри корпуса предусмотрен съемный пружинный клеммный блок.
Технические характеристики датчика дТС3015
|
Чувствительный элемент |
Pt1000 |
|
Температура среды, °С |
–50…+120 |
|
Погрешность, °С |
(0,3+0,005|t|) |
|
Допустимое давление, МПа |
1,6 |
|
Длина монтажной части, мм |
200 |
|
Тип сенсора |
Pt1000 РСА1.2010.10L |
|
Материал защитной арматуры |
12Х18Н10Т |
|
Схема подключения |
двухпроводная |
|
Степень защиты |
IP54 |
Технические характеристики датчика TEK PT 1000
|
Чувствительный элемент |
Pt1000 |
|
|
Конструкция |
Корпус – термостойкий пластик (<120 0°C), стержень – нержавеющая сталь, защита корпуса IP 54 |
|
|
Диапазон измерения, °C |
-50…+70 |
|
|
Точность измерения, °C (при 0°C) |
± 0,5 |
|
|
Номинальное сопротивление, Ом (при 0°C) |
1000 |
|
|
Ввод кабеля |
М16 |
|
|
Монтажная глубина, мм |
100…220 |
|
|
Габаритные размеры, мм |
диаметр стержня |
8 |
|
длина регулируемая |
100...200 |
|

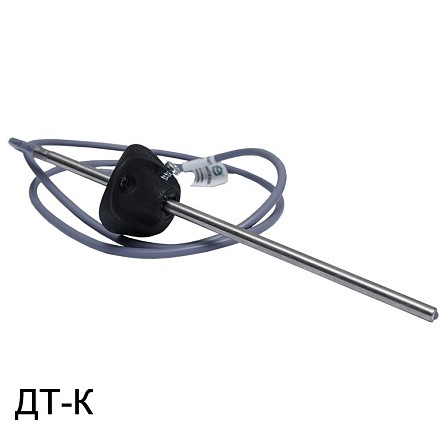

Технические характеристики ДТ-К
|
Тип датчика |
кабельный |
|
Степень защиты |
IP66 |
|
Тип соединения полупроводников |
2-х проводная |
|
Пассивный элемент |
Pt1000 |
|
Диапазон измерений, °С |
-40…+95 |
|
Температура окружающей среды, °С |
-40…+95 |
|
Максимальное напряжение, В |
~50, =75 |
|
Максимальный измерительный ток, мА |
0,5 |
|
Материал |
Сенсорная гильза: сталь 12Х18Н10Т Тип кабеля: медные жилы в PVC изоляции, 2*0,5 мм2 |
|
Длина кабельной части, м |
1 |
Технические характеристики TS-K PRO
|
Характеристика |
TS-K200 PRO PT1000 |
TS-K250 PRO NTC10k |
|
Диапазон измерения температуры, °C |
-40…+150 |
-70…+250 |
|
Температура эксплуатации датчика, °C |
-40…+90 |
-40…+90 |
|
Схема подключения |
2-х (типовая) |
2-х (типовая) |
|
Погрешность (типовая) |
±(0,30+0,005t) |
1% (при 25°C) |
|
Пыле- и влагозащита - корпус - гильза |
IP 67 (резиновая прокладка) IP 67 (клей-герметик) |
IP 67 (резиновая прокладка) IP 67 (клей-герметик) |
|
Корпус (материал) |
ABS-пластик |
ABS-пластик |
|
Зонд датчика (гильза) |
AISI – нержавеющая сталь 0,3 мм |
AISI – нержавеющая сталь 0,3 мм |
Не представленные в наличии модели доступны к поставке под заказ
