Вставка гибкая для вентиляторов VCR
Вставки гибкие типа ВГП предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -40°С до +80°С.
Термостойкие вставки применяются в системах вентиляции, перемещающих воздух при температурах свыше +80°С. Ткань вставки гибкой термостойкой изготовлена из термостойкого материала и применяется в системах дымоудаления.

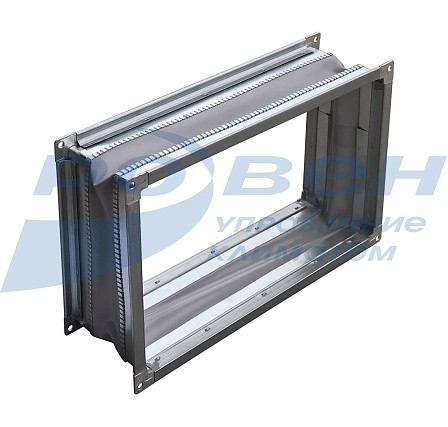

Корпус вставки изготовлен из оцинкованной стали, в середине закреплена тканевая лента, обеспечивающая герметичность канала. Конструкция вставки позволяет крепить её к фланцам вентиляторов с помощью болтов или реечного соединения.
Габаритные и присоединительные размеры
|
Типоразмер вентилятора |
Модель гибкой вставки |
Модель термостойкой гибкой вставки |
L |
H |
Шина |
|
520 |
ВГП-VCR-520/520*520-О |
ВГП-VCR-520/520*520-Т200 |
520 |
520 |
30 |
|
ВГП-VCR-520/225*520-О |
ВГП-VCR-520/225*520-Т200 |
225 |
520 |
20 |
|
|
580 |
ВГП-VCR-580/580*580-О |
ВГП-VCR-580/580*580-Т200 |
580 |
580 |
30 |
|
ВГП-VCR-580/250*580-О |
ВГП-VCR-580/250*580-Т200 |
250 |
580 |
20 |
|
|
660 |
ВГП-VCR-660/660*660-О |
ВГП-VCR-660/660*660-Т200 |
660 |
660 |
30 |
|
ВГП-VCR-660/280*660-О |
ВГП-VCR-660/280*660-Т200 |
280 |
660 |
20 |
|
|
740 |
ВГП-VCR-740/740*740-О |
ВГП-VCR-740/740*740-Т200 |
740 |
740 |
30 |
|
ВГП-VCR-740/320*740-О |
ВГП-VCR-740/320*740-Т200 |
320 |
740 |
30 |
|
|
830 |
ВГП-VCR-830/830-830-О |
ВГП-VCR-830/830-830-Т200 |
830 |
830 |
30 |
|
ВГП-VCR-830/350*830-О |
ВГП-VCR-830/350*830-Т200 |
350 |
830 |
30 |
|
|
930 |
ВГП-VCR-930/930-930-О |
ВГП-VCR-930/930-930-Т200 |
930 |
930 |
30 |
|
ВГП-VCR-930/390*930-О |
ВГП-VCR-930/390*930-Т200 |
390 |
930 |
30 |
МАРКИРОВКА:
Вставка гибкая ВГП-VCR-520/520*520-О
где: ВГП-VCR - вставка гибкая для радиальных вентиляторов VCR;
520 - типоразмер вентилятора (мм);
520*520 - проходное сечение гибкой вставки на входе в вентилятор;
(225*520 - проходное сечение гибкой вставки на выходе из вентилятора);
О - исполнение по типу перемещаемой среды: О - общепромышленное; Т200 - термостойкое.
Не представленные в наличии модели доступны к поставке под заказ
