Вентиляторы радиальные ВЦ-14-46 общепромышленного исполнения
Вентиляторы серии ВЦ-14-46 представляют собой радиальные вентиляторы с загнутыми вперед лопатками специальной формы с рабочим колесом левого или правого вращения.
В зависимости от исполнения такие вентиляторы могут перемещать газы с температурой от -40 °С до +80 °С.
Вентиляторы выпускаются в общепромышленном исполнении.

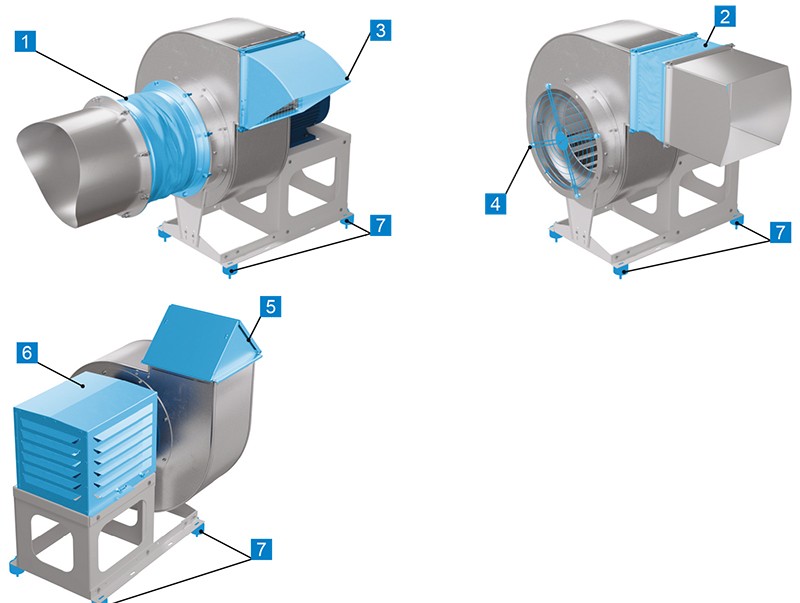

Дополнительное оборудование для монтажа радиальных вентиляторов ВЦ-14-46
|
№ |
Наименование |
Описание |
|
1 |
Вставка гибкая круглая ВГК-ВР/ВЦ |
Вставки гибкие круглые предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду |
|
2 |
Вставка гибкая прямоугольная ВГП-ВР/ВЦ |
Вставки гибкие прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду |
|
3 |
Клапан вертикального выброса КВВ-ВР/ВЦ |
Клапан вертикального выброса предназначен для защиты выходного фланца вентилятора от атмосферных осадков при угле поворота корпуса вентилятора 0° |
|
4 |
Козырёк защитный Козырек-ВР/ВЦ |
Козырек защитный, устанавливают на выходное отверстие для защиты от осадков; установка возможна только при положении корпуса 90 градусов |
|
5 |
Комплект виброизоляторов |
Комплект виброизоляторов устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент |
|
6 |
Кожух ЭД-ВР/ВЦ |
Кожух ЭД предназначен для защиты электродвигателя от попадания осадков при использовании вентилятора на улице |
|
7 |
Решетка защитная БАСКЕТ-ВР/ВЦ |
Решетка защитная служит для защиты радиальных вентиляторов и систем вентиляции от попадания в них посторонних предметов |
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.
Полная информация о вентиляторах ВЦ-14-46 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Вентиляторы ВЦ-14-46 специального назначения можно посмотреть в соответствующем разделе.

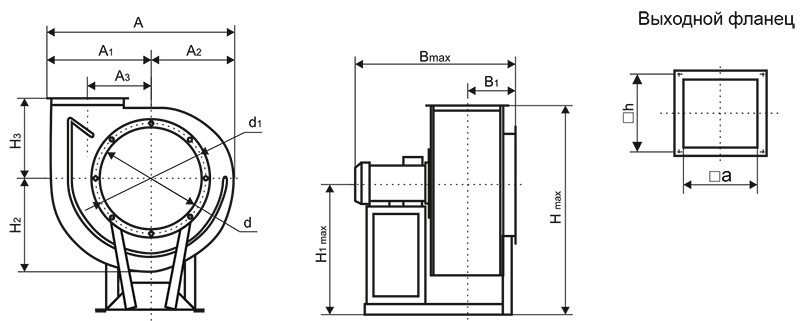

Габаритные и присоединительные размеры
|
№ вентилятора |
Тип электродвигателя |
A* |
A1 |
A2 |
A3 |
B max |
B1 |
H** max |
H1 max |
H2 |
H3 |
d |
d1 |
a |
h |
|||||
|
0° |
45° |
90°, 270° |
135°, 315° |
0° |
45° |
90° |
||||||||||||||
|
ВЦ-14-46-2,0 |
АИР56 |
351 |
329 |
349 |
442 |
200 |
151 |
130 |
416 |
160 |
454 |
558 |
500 |
282 |
177 |
172 |
213 |
235 |
140 |
161 |
|
АИР63 |
351 |
329 |
349 |
442 |
200 |
151 |
130 |
436 |
160 |
462 |
566 |
508 |
290 |
177 |
172 |
213 |
235 |
140 |
161 |
|
|
АИР71 |
351 |
329 |
349 |
442 |
200 |
151 |
130 |
475 |
160 |
470 |
574 |
516 |
299 |
177 |
172 |
213 |
235 |
140 |
161 |
|
|
АИР80 |
351 |
329 |
349 |
442 |
200 |
151 |
130 |
487 |
160 |
479 |
583 |
583 |
308 |
177 |
172 |
213 |
235 |
140 |
161 |
|
|
ВЦ-14-46-2,5 |
АИР71 |
440 |
410 |
427 |
542 |
251 |
189 |
163 |
509 |
177 |
524 |
655 |
591 |
321 |
224 |
203 |
250 |
289 |
175 |
194 |
|
АИР90 |
440 |
410 |
427 |
542 |
251 |
189 |
163 |
576 |
177 |
543 |
674 |
610 |
340 |
224 |
203 |
250 |
289 |
175 |
194 |
|
|
АИР100 |
440 |
410 |
427 |
542 |
251 |
189 |
163 |
607 |
177 |
553 |
684 |
620 |
350 |
224 |
203 |
250 |
289 |
175 |
194 |
|
|
АИР112 |
440 |
410 |
427 |
542 |
251 |
189 |
163 |
622 |
177 |
565 |
658 |
575 |
362 |
224 |
203 |
250 |
289 |
175 |
194 |
|
|
ВЦ-14-46-3,15 |
АИР71 |
552 |
514 |
520 |
664 |
315 |
237 |
205 |
560 |
202 |
635 |
800 |
726 |
411 |
278 |
244 |
315 |
349 |
220,5 |
240,5 |
|
АИР80 |
552 |
514 |
520 |
664 |
315 |
237 |
205 |
590 |
202 |
644 |
804 |
735 |
420 |
278 |
244 |
315 |
349 |
220,5 |
240,5 |
|
|
АИР90 |
552 |
514 |
520 |
664 |
315 |
237 |
205 |
626 |
202 |
654 |
819 |
745 |
430 |
278 |
244 |
315 |
349 |
220,5 |
240,5 |
|
|
АИР100 |
552 |
514 |
520 |
664 |
315 |
237 |
205 |
636 |
202 |
664 |
829 |
755 |
440 |
278 |
244 |
315 |
349 |
220,5 |
240,5 |
|
|
ВЦ-14-46-4,0 |
АИР80 |
702 |
656 |
650 |
834 |
401 |
301 |
258 |
660 |
232 |
780 |
990 |
906 |
486 |
358 |
297 |
400 |
434 |
280 |
300 |
|
АИР90 |
702 |
656 |
650 |
834 |
401 |
301 |
258 |
691 |
232 |
793 |
1000 |
916 |
495 |
358 |
297 |
400 |
434 |
280 |
300 |
|
|
АИР100 |
702 |
656 |
650 |
834 |
401 |
301 |
258 |
722 |
232 |
803 |
1010 |
926 |
506 |
358 |
297 |
400 |
434 |
280 |
300 |
|
|
АИР112 |
702 |
656 |
650 |
834 |
401 |
301 |
258 |
739 |
232 |
815 |
1022 |
938 |
518 |
358 |
297 |
400 |
434 |
280 |
300 |
|
|
АИР132 |
702 |
656 |
650 |
834 |
401 |
301 |
258 |
814 |
232 |
780 |
1042 |
958 |
538 |
358 |
297 |
400 |
434 |
280 |
300 |
|
|
ВЦ-14-46-5,0 |
АИР100 |
877 |
818 |
798 |
1037 |
501 |
376 |
396 |
781 |
269 |
986 |
1219 |
1120 |
599 |
440 |
359 |
500 |
534 |
350 |
379 |
|
АИР112 |
877 |
818 |
798 |
1037 |
501 |
376 |
396 |
799 |
269 |
972 |
1230 |
1132 |
612 |
440 |
359 |
500 |
534 |
350 |
379 |
|
|
АИР132 |
877 |
818 |
798 |
1037 |
501 |
376 |
396 |
834 |
269 |
957 |
1258 |
1159 |
597 |
440 |
359 |
500 |
534 |
350 |
379 |
|
|
АИР160 |
877 |
818 |
798 |
1037 |
501 |
376 |
396 |
934 |
269 |
984 |
1330 |
1230 |
625 |
440 |
359 |
500 |
534 |
350 |
379 |
|
|
AИР180 |
877 |
818 |
798 |
1037 |
501 |
376 |
396 |
1074 |
269 |
1005 |
1306 |
1207 |
645 |
440 |
359 |
500 |
534 |
350 |
379 |
|
|
ВЦ-14-46-6,3 |
AИР132 |
1107 |
1026 |
993 |
1288 |
631 |
476 |
404 |
973 |
343 |
1174 |
1510 |
1391 |
734 |
554 |
441 |
630 |
665 |
441 |
470 |
|
AИР160 |
1107 |
1026 |
993 |
1288 |
631 |
476 |
404 |
1121 |
343 |
1201 |
1538 |
1420 |
760 |
554 |
441 |
630 |
665 |
441 |
470 |
|
|
АИР180 |
1107 |
1026 |
993 |
1288 |
631 |
476 |
404 |
1201 |
343 |
1166 |
1558 |
1434 |
780 |
554 |
441 |
630 |
665 |
441 |
470 |
|
|
AИР200 |
1107 |
1026 |
993 |
1288 |
631 |
476 |
404 |
1231 |
343 |
1187 |
1588 |
1459 |
800 |
554 |
441 |
630 |
665 |
441 |
470 |
|
|
AИР225 |
1107 |
1026 |
993 |
1288 |
631 |
476 |
404 |
1256 |
343 |
1213 |
1614 |
1465 |
825 |
554 |
441 |
630 |
665 |
441 |
470 |
|
* Размер, зависящий от положения корпуса вентилятора.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.
Оборудование с большей производительностью и в больших типоразмерах представлено в разделах ВРН и ВРВ.

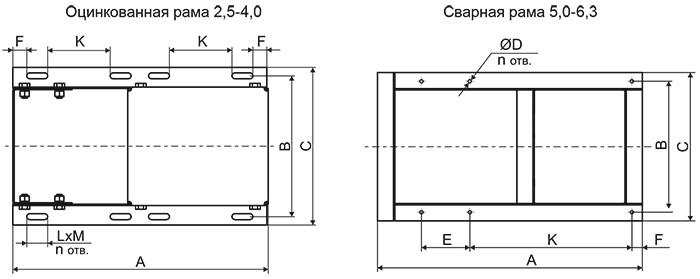

Габаритные и присоединительные размеры основания рамы вентиляторов ВЦ-14-46
|
№ вентилятора |
Тип электродвигателя |
А |
В |
C |
D |
Е |
F |
K |
L |
M |
n |
|
ВЦ-14-46-2,0 |
АИР56-80 |
365 |
202 |
226 |
- |
- |
20 |
90 |
30 |
8,5 |
8 |
|
ВЦ-14-46-2,5 |
АИР71-112 |
418 |
292 |
316 |
- |
- |
20 |
90 |
30 |
8,5 |
8 |
|
ВЦ-14-46-3,15 |
АИР71-100 |
445 |
254 |
278 |
- |
- |
20 |
90 |
30 |
9 |
8 |
|
ВЦ-14-46-4,0 |
АИР80-112 |
570 |
290 |
314 |
- |
- |
20 |
163 |
30 |
8,5 |
8 |
|
АИР132 |
711 |
399 |
433 |
- |
- |
20 |
163 |
30 |
8,5 |
8 |
|
|
ВЦ-14-46-5,0 |
АИР100 |
730 |
385 |
435 |
10 |
240 |
100 |
240 |
- |
- |
6 |
|
АИР112 |
700 |
385 |
435 |
10 |
240 |
100 |
240 |
- |
- |
6 |
|
|
АИР132-180 |
842 |
430 |
505 |
10 |
283,5 |
175 |
283,5 |
- |
- |
6 |
|
|
ВЦ-14-46-6,3 |
АИР132 |
850 |
486 |
546 |
10 |
325 |
100 |
325 |
- |
- |
6 |
|
АИР160 |
850 |
486 |
546 |
10 |
325 |
100 |
325 |
- |
- |
6 |
|
|
АИР180-225 |
1025 |
495 |
570 |
10 |
410,5 |
100 |
410,5 |
- |
- |
6 |
Технические характеристики
|
Наименование |
Тип электродвигателя |
N, кВт |
n, об/мин |
Ток при 380В, А |
Масса max, кг |
Виброопора тип ЕС (А) |
|
|
Кол-во |
Тип |
||||||
|
ВЦ-14-46-2,0-О-РВ-0,12/1500/220-380 |
АИР56 |
0,12 |
1310 |
0,53 |
13,9 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-2,0-О-РВ-0,18/1500/220-380 |
АИР56 |
0,18 |
1310 |
0,73 |
14,1 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-2,0-О-РВ-0,25/1500/220-380 |
АИР63 |
0,25 |
1320 |
0,8 |
15,5 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-2,0-О-РВ-1,1/3000/220-380 |
АИР71 |
1,1 |
2760 |
2,65 |
24,3 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-2,0-О-РВ-1,5/3000/220-380 |
АИР80 |
1,5 |
2790 |
3,48 |
24,9 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-2,0-О-РВ-2,2/3000/220-380 |
АИР80 |
2,2 |
2810 |
4,97 |
28,9 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-2,5-О-РВ-0,55/1500/220-380 |
АИР71 |
0,55 |
1350 |
1,61 |
22,5 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-2,5-О-РВ-0,75/1500/220-380 |
АИР71 |
0,75 |
1350 |
2,14 |
23,0 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-2,5-О-РВ-3,0/3000/220-380 |
АИР90 |
3,0 |
2820 |
6,5 |
34,0 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-2,5-О-РВ-4,0/3000/220-380 |
АИР100 |
4,0 |
2840 |
8,41 |
43,0 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-2,5-О-РВ-5,5/3000/220-380 |
АИР100 |
5,5 |
2850 |
11,2 |
49,5 |
4 |
20*20(А) М6 |
|
ВЦ-14-46-2,5-О-РВ-7,5/3000/220-380 |
АИР112 |
7,5 |
2860 |
15,1 |
60,8 |
6 |
20*25(А) М6 |
|
ВЦ-14-46-3,15-О-РВ-0,37/1000/220-380 |
АИР71 |
0,37 |
910 |
1,39 |
29,0 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-3,15-О-РВ-0,55/1000/220-380 |
АИР71 |
0,55 |
910 |
1,87 |
30,0 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-3,15-О-РВ-0,75/1000/220-380 |
АИР80 |
0,75 |
910 |
2,29 |
35,0 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-3,15-О-РВ-1,1/1500/220-380 |
АИР80 |
1,1 |
1370 |
2,9 |
34,3 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-3,15-О-РВ-1,5/1500/220-380 |
АИР80 |
1,5 |
1380 |
3,95 |
36,5 |
4 |
20*25(А) М6 |
|
ВЦ-14-46-3,15-О-РВ-2,2/1500/220-380 |
АИР90 |
2,2 |
1390 |
5,36 |
51,5 |
4 |
20*20(А) М6 |
|
ВЦ-14-46-3,15-О-РВ-3,0/1500/220-380 |
АИР100 |
3,0 |
1410 |
7,12 |
65,8 |
4 |
20*20(А) М6 |
|
ВЦ-14-46-4,0-О-РВ-0,37/750/220-380 |
АИР80 |
0,37 |
680 |
1,49 |
44,4 |
4 |
20*20(А) М6 |
|
ВЦ-14-46-4,0-О-РВ-0,55/750/220-380 |
АИР80 |
0,55 |
680 |
2,17 |
45,4 |
4 |
20*20(А) М6 |
|
ВЦ-14-46-4,0-О-РВ-0,75/750/220-380 |
АИР90 |
0,75 |
690 |
2,2 |
50,4 |
4 |
20*20(А) М6 |
|
ВЦ-14-46-4,0-О-РВ-1,1/750/220-380 |
АИР90 |
1,1 |
690 |
3,14 |
51,1 |
4 |
20*20(А) М6 |
|
ВЦ-14-46-4,0-О-РВ-0,75/1000/220-380 |
АИР80 |
0,75 |
910 |
2,4 |
48,3 |
4 |
20*20(А) М6 |
|
ВЦ-14-46-4,0-О-РВ-1,1/1000/220-380 |
АИР80 |
1,1 |
910 |
3,4 |
49,5 |
4 |
20*20(А) М6 |
|
ВЦ-14-46-4,0-О-РВ-1,5/1000/220-380 |
АИР90 |
1,5 |
920 |
4,05 |
54,5 |
4 |
20*20(А) М6 |
|
ВЦ-14-46-4,0-О-РВ-2,2/1000/220-380 |
АИР100 |
2,2 |
920 |
5,79 |
62,5 |
6 |
20*25(А) М6 |
|
ВЦ-14-46-4,0-О-РВ-3,0/1500/220-380 |
АИР100 |
3,0 |
1410 |
7,12 |
53,7 |
6 |
20*20(А) М6 |
|
ВЦ-14-46-4,0-О-РВ-4,0/1500/220-380 |
АИР100 |
4,0 |
1410 |
9,38 |
58,5 |
6 |
20*20(А) М6 |
|
ВЦ-14-46-4,0-О-РВ-5,5/1500/220-380 |
АИР112 |
5,5 |
1440 |
12,1 |
89 |
6 |
25*30(А) М6 |
|
ВЦ-14-46-4,0-О-РВ-7,5/1500/380-660 |
АИР132 |
7,5 |
1440 |
15,8 |
93,5 |
6 |
25*30(А) М6 |
|
ВЦ-14-46-5,0-О-РВ-1,5/750/220-380 |
АИР100 |
1,5 |
690 |
4,4 |
87,7 |
6 |
25*30(А) М6 |
|
ВЦ-14-46-5,0-О-РВ-2,2/750/220-380 |
АИР112 |
2,2 |
690 |
6,12 |
89,2 |
6 |
25*30(А) М6 |
|
ВЦ-14-46-5,0-О-РВ-3,0/750/220-380 |
АИР112 |
3,0 |
690 |
8,12 |
89,7 |
6 |
25*30(А) М6 |
|
ВЦ-14-46-5,0-О-РВ-4,0/750/380-660 |
АИР132 |
4,0 |
700 |
10,1 |
131,2 |
6 |
25*20(А) М6 |
|
ВЦ-14-46-5,0-О-РВ-4,0/1000/220-380 |
АИР112 |
4,0 |
930 |
9,85 |
111 |
6 |
25*30(А) М6 |
|
ВЦ-14-46-5,0-О-РВ-5,5/1000/380-660 |
АИР132 |
5,5 |
950 |
13,2 |
130 |
6 |
25*20(А) М6 |
|
ВЦ-14-46-5,0-О-РВ-7,5/1000/380-660 |
АИР132 |
7,5 |
950 |
17,2 |
147 |
6 |
30*30(А) М8 |
|
ВЦ-14-46-5,0-О-РВ-11,0/1000/380-660 |
АИР160 |
11,0 |
960 |
24,75 |
183 |
6 |
30*30(А) М8 |
|
ВЦ-14-46-5,0-О-РВ-15,0/1500/380-660 |
АИР160 |
15,0 |
1450 |
31,1 |
200 |
6 |
30*30(А) М8 |
|
ВЦ-14-46-5,0-О-РВ-18,5/1500/380-660 |
АИР160 |
18,5 |
1450 |
37,7 |
218 |
6 |
40*40(А) М8 |
|
ВЦ-14-46-5,0-О-РВ-22,0/1500/380-660 |
АИР180 |
22,0 |
1450 |
43,2 |
243 |
6 |
40*40(А) М8 |
|
ВЦ-14-46-5,0-О-РВ-30,0/1500/380-660 |
АИР180 |
30,0 |
1450 |
57,9 |
249 |
6 |
40*40(А) М8 |
|
ВЦ-14-46-6,3-О-РВ-5,5/750/380-660 |
АИР132 |
5,5 |
700 |
14,0 |
194 |
6 |
30*30(А) М8 |
|
ВЦ-14-46-6,3-О-РВ-7,5/750/380-660 |
АИР160 |
7,5 |
720 |
18,75 |
238 |
6 |
25*10(А) М6 |
|
ВЦ-14-46-6,3-О-РВ-11,0/750/380-660 |
АИР160 |
11,0 |
720 |
25,3 |
258 |
6 |
40*40(А) М8 |
|
ВЦ-14-46-6,3-О-РВ-15,0/750/380-660 |
АИР180 |
15,0 |
720 |
31,2 |
288 |
6 |
50*50(А) М10 |
|
ВЦ-14-46-6,3-О-РВ-11,0/1000/380-660 |
АИР160 |
11,0 |
960 |
24,75 |
240 |
6 |
25*10(А) М6 |
|
ВЦ-14-46-6,3-О-РВ-15,0/1000/380-660 |
АИР160 |
15,0 |
960 |
32,6 |
285 |
6 |
25*10(А) М6 |
|
ВЦ-14-46-6,3-О-РВ-18,5/1000/380-660 |
АИР180 |
18,5 |
960 |
38,8 |
226 |
6 |
25*10(А) М6 |
|
ВЦ-14-46-6,3-О-РВ-22,0/1000/380-660 |
АИР200 |
22,0 |
960 |
44,8 |
226 |
6 |
25*10(А) М6 |
|
ВЦ-14-46-6,3-О-РВ-30,0/1000/380-660 |
АИР200 |
30,0 |
960 |
59,6 |
339 |
6 |
50*50(А) М10 |
|
ВЦ-14-46-6,3-О-РВ-37,0/1000/380-660 |
АИР225 |
37,0 |
980 |
72,7 |
384 |
6 |
50*50(А) М10 |

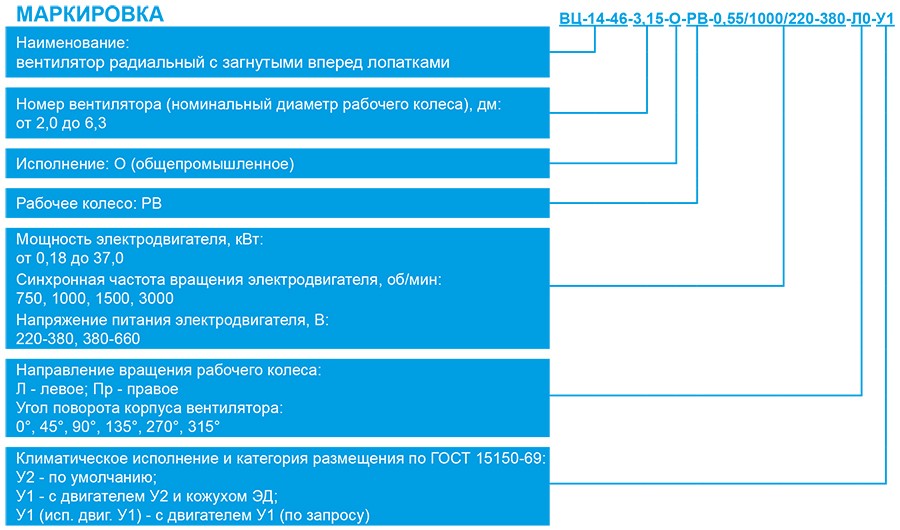

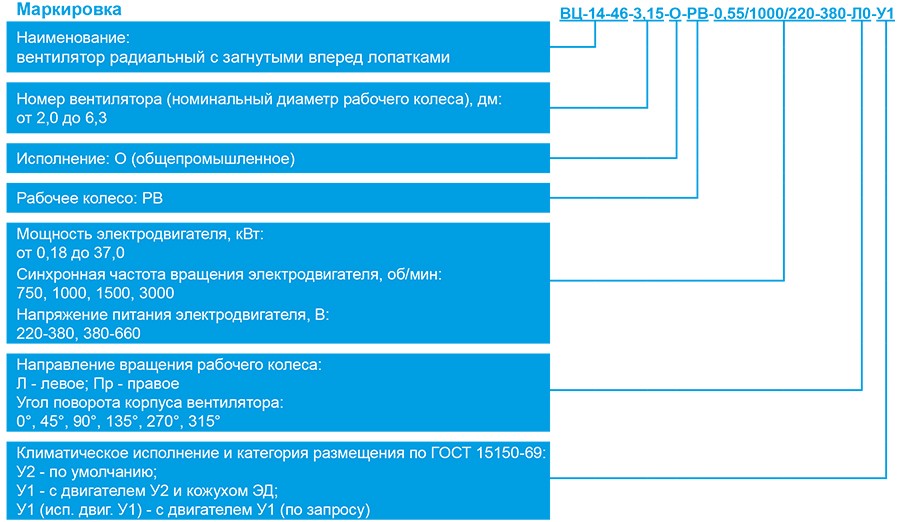

МАРКИРОВКА
Вентилятор радиальный с загнутыми вперед лопатками ВЦ-14-46, диаметр рабочего колеса 3,15; укомплектован рабочим колесом РВ; вентилятор общепромышленного исполнения; мощностью электродвигателя N=0,55 кВт и синхронной частотой вращения рабочего колеса n=1000 об/мин; направление вращения рабочего колеса – левое, под углом ноль градусов, климатическое исполнение У1.
Электрические схемы подключения вентиляторов в сеть 380 В
* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
Не представленные в наличии модели доступны к поставке под заказ
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
