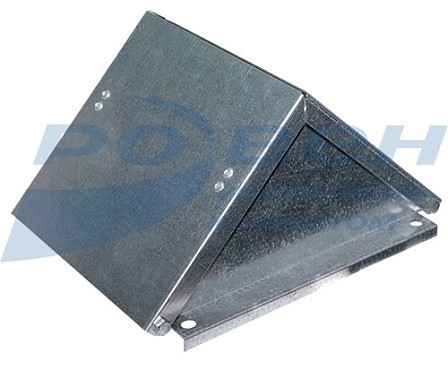

Клапан вертикального выброса для вентиляторов ВРН, ВРВ
Клапан вертикального выброса предназначен для защиты выходного фланца вентиляторов ВРН/ВРВ (общепромышленного исполнения и дымоудаления) от атмосферных осадков при угле поворота корпуса вентилятора 0°.
Материал изготовления: оцинкованная или нержавеющая сталь.
Габаритные и присоединительные размеры
|
Модель |
№ вент. |
A |
A1 |
B |
B1 |
H |
H1 |
d |
Масса, кг |
|
КВВ-ВРН/ВРВ-2,0 |
2,0 |
275 |
299 |
160 |
216 |
123,5 |
161 |
9,5 |
1,0 |
|
КВВ-ВРН/ВРВ-2,5 |
2,5 |
346 |
370 |
198 |
254 |
142,6 |
188 |
9,5 |
1,4 |
|
КВВ-ВРН/ВРВ-2,8 |
2,8 |
383 |
407 |
222 |
278 |
154,7 |
204,9 |
9,5 |
1,7 |
|
КВВ-ВРН/ВРВ-3,15 |
3,15 |
420 |
444 |
240 |
298 |
156 |
217,5 |
9,5 |
2,0 |
|
КВВ-ВРН/ВРВ-3,55 |
3,55 |
475 |
499 |
272 |
328 |
179,6 |
240,1 |
9,5 |
2,3 |
|
КВВ-ВРН/ВРВ-4,0 |
4,0 |
533 |
557 |
304 |
362 |
188 |
262,7 |
9,5 |
2,9 |
|
КВВ-ВРН/ВРВ-4,5 |
4,5 |
595 |
619 |
341 |
397 |
214,1 |
288,7 |
9,5 |
3,4 |
|
КВВ-ВРН/ВРВ-5,0 |
5,0 |
673 |
707 |
385 |
443 |
228 |
319,8 |
11 |
4,3 |
|
КВВ-ВРН/ВРВ-5,6 |
5,6 |
749 |
773 |
426 |
482 |
256,7 |
348,6 |
11 |
5,0 |
|
КВВ-ВРН/ВРВ-6,3 |
6,3 |
831 |
855 |
473 |
531 |
273 |
381 |
11 |
7,6 |
|
КВВ-ВРН/ВРВ-7,1 |
7,1 |
930 |
964 |
529 |
587 |
300 |
421,2 |
11 |
7,6 |
|
КВВ-ВРН/ВРВ-8,0 |
8,0 |
1039 |
1063 |
595 |
651 |
333 |
467,7 |
11 |
12,1 |
|
КВВ-ВРН/ВРВ-9,0 |
9,0 |
1184 |
1220 |
691 |
759 |
380 |
522 |
11 |
14,3 |
|
КВВ-ВРН/ВРВ-10,0 |
10,0 |
1322 |
1322 |
761 |
829 |
420 |
578 |
11 |
18,8 |
|
КВВ-ВРН/ВРВ-11,2 |
11,2 |
1477 |
1477 |
842 |
910 |
461 |
638 |
11 |
31,4 |
|
КВВ-ВРН/ВРВ-12,5 |
12,5 |
1646 |
1646 |
935 |
1019 |
508 |
703 |
11 |
37,4 |
МАРКИРОВКА:
Клапан вертикального выброса КВВ-ВРН/ВРВ-2,0-О
где: КВВ-ВРН/ВРВ – клапан вертикального выброса для радиальных вентиляторов ВРН/ВРВ;
2,0 – типоразмер клапана вертикального выброса (номер вентилятора);
О – исполнение клапана вертикального выброса: О - общепромышленное, К1 - коррозионостойкое.
Не представленные в наличии модели доступны к поставке под заказ
