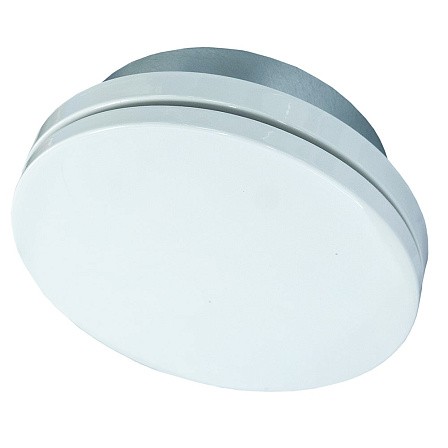

Диффузор приточный SRC 200-Р (Metal Supply Air)
Приточные диффузоры с шумоизоляцией SRC-P предназначены для применения в приточных системах вентиляции и кондиционирования. Они представляют собой потолочные воздухораспределительные элементы с плавным регулированием расхода воздуха, которое осуществляется с помощью вращения центрального диска.
Поворотный диск, заполненный шумопоглощающим материалом, обеспечивает низкий уровень шума. Блокировочная гайка позволяет установить минимальный размер открытия диффузора.
Диффузоры состоят из корпуса и вращающегося центрального диска. Изготовлены из оцинкованной стали и имеют защитное порошковое покрытие белого цвета.
Диффузоры устанавливаются в круглый воздуховод (с монтажной рамкой или без нее).
Габаритные и присоединительные размеры (мм)
|
Тип диффузора |
ØD |
Ød |
A |
|
SRC 200-P |
238 |
200 |
18 |
Шумовые характеристики диффузоров
|
Тип диффузора |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
SRC 200-P |
16 |
13 |
9 |
7 |
5 |
5 |
8 |
8 |
Аэродинамические характеристики диффузоров
