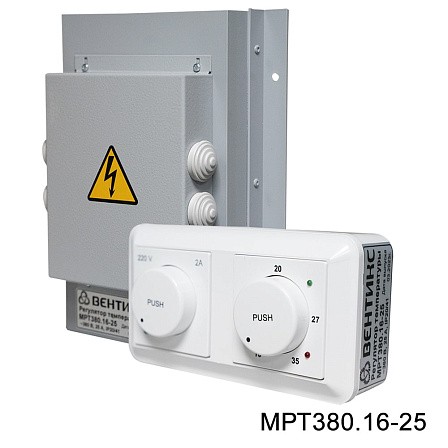

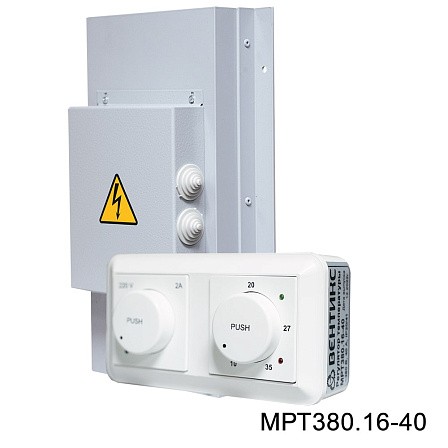

Регулятор температуры МРТ380.16-25
Симисторные регуляторы МРТ380.16-25 предназначены для поддержания температуры воздуха и регулировки скорости вентилятора на 220В в системах вентиляции с электрическим калорифером.
Поддержание температуры происходит за счет периодического включения/выключения тэнов нагревателя.
Особенностью данного регулятора является то, что он разделен на две части: блок управления и блок симисторов.
Между собой блок управления и блок симисторов соединены длинным 4-х метровым кабелем, который входит в комплект поставки.
Технические характеристики:
- Напряжение питания блока управления: ~ 220 В ± 15%;
- Напряжение коммутируемое блоком симисторов: ~ 400 В ± 15%;
- Максимальный ток вентилятора на 220В: 2А;
- Диапазон рабочих температур: 0 ... 40 °С;
- Степень защиты блока управления: IP20;
- Степень защиты блока симисторов: IP40;
- Монтаж: на стену или в щит управления.
Таблица подбора терморегулятора по мощности
|
Наименование регулятора |
Максимальный рабочий ток, А |
Максимальная нагрузка, кВт |
Выделяемая мощность, Вт |
Габаритные размеры блока управления, мм |
Габаритные размеры блока симисторов, мм |
Вес, кг |
|
МРТ380.16-25 |
25 |
16 |
118 |
150*80*53 |
243*202*88 |
1,4 |
Схема подключения вентилятора и нагревателя на 400 В/ 3 фазы мощностью до 16(26)-ти кВт к терморегулятору МРТ .380.16-25*
ЕК - нагреватель 400 В /3 фазы;
М - вентилятор;
ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k;
L1, L2 и L3 - сеть;
D — сигнал "регулятор скорости включен" - 220В, можно не задействовать;
Фаза L1 подается напрямую на нагреватель, минуя блок симисторов.
Схема подключения вентилятора и нагревателя на 220 В мощностью до 5(8)-ти кВт к терморегулятору МРТ .380.16-25 к сети 220 В*
ЕК - нагреватель 400 В /2 фазы;
М - вентилятор;
ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k;
D — сигнал "регулятор скорости включен" - 220В, можно не задействовать;
L1 и L2 - сеть.
Схема подключения вентилятора и нагревателя на 400 В/ 2 фазы мощностью до 11(17,6)-ти кВт к терморегулятору МРТ .380.16-25*
К - нагреватель 220 В;
М - вентилятор;
ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k;
D — сигнал "регулятор скорости включен" - 220В, можно не задействовать.
* Схемы подключения могут быть изменены производителем без предварительного уведомления. Актуальную информацию по подключению можно получить из паспорта на изделие.
