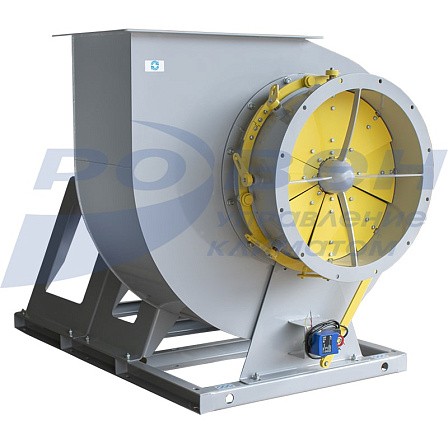

Вентилятор радиальный тягодутьевый ТДРВ-90-60

Вентиляторы ТДРВ предназначены для перемещения чистого воздуха в технологических установках различных отраслей народного хозяйства

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Описание

Тягодутьевые радиальные вентиляторы среднего и высокого давления
Предназначены для:

- перемещения чистого воздуха в технологических установках различных отраслей;
- для использования в качестве дымососов на газомазутных котлах с уравновешенной тягой

Конструктив

Корпус в виде улитки
Конструктивные исполнения по ГОСТ 5976: 1, 3, 5
Левое (Л) или правое (Пр) направление вращения рабочего колеса/положение корпуса
Угол поворота корпуса вентилятора: 0°, 45°, 90°, 135°, 270°, 315°
Рабочее колесо с загнутыми вперед лопатками
Материалы корпуса и рабочего колеса зависят от исполнения

Двигатель

Трехфазный асинхронный электродвигатель
Степень защиты электродвигателя не ниже IP 54

Условия эксплуатации

Климатическое исполнение по ГОСТ 15150-69: У2 (для эксплуатации под навесом). Допускается эксплуатация в У1 (на открытом воздухе) при комплектации кожухом электродвигателя или двигателем У1
Температура окружающей среды от -45°С до +40°С

Таблица исполнений

Исполнение	Температура перемещаемой среды, °С	Материал	Назначение	Маркировка взрывозащиты*	Группы взрывоопасной среды	Классы взрывоопасных зон помещения
Общепромышленное О	от -45 до +80	Оцинкованная/ Углеродистая сталь	Для перемещения воздуха и других газопаровоздушных смесей	-	-	-
Теплостойкое Т200	от -45 до +200	Оцинкованная/ Углеродистая сталь	Для перемещения воздуха и других газопаровоздушных смесей,с максимальной температурой до +200 °С	-	-	-
Коррозионностойкое теплостойкое К1Т200	от -45 до +200	Нержавеющая сталь	Для перемещения агрессивных невзрывоопасных воздушных смесей	-	-	-
Коррозионностойкое К1	от -45 до +80	Нержавеющая сталь		-	-	-
Взрывозащищенное Ex1	от -45 до +80	Углеродистая/ оцинкованная сталь, латунь	Для применения в потенциально взрывоопасной газовой среде категорий IIА, IIВ, IIС (кроме взрывоопасных смесей с воздухом: коксового газа категории IIВ группы Т1; окиси пропилена, окиси этилена, формальдегида, этилтрихлорэтилена, этилена категории IIВ группы Т2; винилтрихлорсилена, этилхлорсилена категории IIB группы Т3)	1Ех h IIС Т4 Gb Х 1Ех h IIВ Т4 Gb Х	Т4	1 и 2
Взрывозащищенное теплостойкое Ex1Т200	от -45 до +200	Углеродистая/ оцинкованная сталь, латунь		1Ех h IIС Т2 Gb Х 1Ех h IIВ Т2 Gb Х	Т2	1 и 2
Взрывозащищенное коррозионностойкое ExК1	от -45 до +80	Нержавеющая сталь/ латунь		1Ех h IIС Т4 Gb Х 1Ех h IIВ Т4 Gb Х	Т4	1 и 2
Взрывозащищенное коррозионностойкое теплостойкое ExК1Т200	от -45 до +200	Нержавеющая сталь/ латунь		1Ех h IIС Т2 Gb Х 1Ех h IIВ Т2 Gb Х	Т2	1 и 2

* Подгруппа газа IIC или IIB зависит от подгруппы газа применяемого комплектующего оборудования (электродвигателя).
Перемещаемая среда не должна содержать:
- липких веществ, волокнистых материалов, пыли и других твердых примесей в концентрации более 600 г/м³;
- взрывоопасных веществ под избыточным давлением или нагревающихся выше температуры их самовоспламенения;
- пары и газы, вызывающие ускоренную коррозию материалов и покрытий указанных исполнений.
Для изделий из нержавеющей стали (К1) не допускается контакт с сильными восстановителями (щелочи), сильными окислителями (кислоты) и морской водой.
** Вентиляторы конструктивного исполнения 5 не изготавливаются в исполнении Ex (Ex1, ExК1, Ex1Т200, ExК1Т200).

Дополнительная комплектация

ТДРВ 90-60_доп для монтажа.jpg

1 - Вставка гибкая прямоугольная ВГП-ТДРВ 90-60
2 - Вставка гибкая круглая ВГК-ТДРВ 90-60
3 - Кожух ЭД-ТДРВ 90-60
4 - Виброизоляторы

* Дополнительные комплектующие в комплект поставки не входят.

Полная информация о вентиляторах ТДРВ 90-60 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Вентиляторы тягодутьевые радиальные ТДРВ 90-60.pdf

1,38 МБ Скачать

Габаритные и присоединительные размеры ТДРВ 90-60 без ОНА (мм). Исполнение 1

ТДРВ 90-60 чертеж исп 1.jpg

№ вент	a	b	C	E	Pa	Pb	na	nb	n2	d2	d	d3	d1	n1	H1	H2	H max	B max	B1	A	A1	F	K	N	n3	P	L	M
2,24	224	139	270	180	-	-	-	-	8	7	213	225	7	8	310	190	500	480	164	495	145	75	168	335	6	258	40	8
2,5	250	155	290	190	145	95	2	2	8	10	224	253	7	8	336	205	541	500	172	520	132	64	166	332	6	292	20	10
2,8	280	174	324	216	108	108	3	2	10	10	250	289	10	8	366	208	574	539	181	565	146	59	183	366	6	330	30	10
3,15	315	195	360	230	120	115	3	2	10	10	280	309	10	8	422	250	672	586	192	635	164	94	215	430	6	364	20	10
3,55	355	220	405	260	135	130	3	2	10	10	315	349	10	8	472	275	747	605	204	710	185	126	234	468	6	416	20	10
4,0	400	248	440	285	110	95	4	3	14	10	355	384	11	8	518	297	815	735	218	754	208	99	280	560	6	472	24	12
4,5	450	285	520	345	130	115	4	3	14	12	400	434	11	8	570	327	897	840	234	895	225	154	340	680	6	538	24	12
5,0	500	310	575	375	115	125	5	3	16	12	450	479	12	8	622	370	992	875	250	980	264	156	358	716	6	594	24	12
5,6	560	347	625	405	125	135	5	3	16	12	500	534	12	16	682	405	1087	815	269	1085	292	176	323	646	6	670	24	12
6,3	627	385	660	424	165	128	5	4	20	12	560	589	12	16	754	455	1209	920	291	1215	328	196	367	733	6	758	24	12
7,1	710	440	780	504	130	126	6	4	20	12	630	665	12	16	886	505	1391	1080	346	1365	369	218	428	856	6	840	28	14
8,0	800	496	875	560	125	140	7	4	22	12	710	739	11	16	979	570	1549	1231	404	1459	400	209	500	1000	6	966	28	14
9,0	900	558	976	625	122	125	8	5	26	12	800	829	12	16	1080	630	1710	1425	435	1700	475	278	598	1196	6	1068	28	14
10,0	1000	620	1080	690	135	138	8	5	26	14	900	938	15	16	1182	695	1877	1515	466	1885	503	278	622	1244	6	1190	36	18
11,2	1120	694	1206	768	134	128	9	6	30	14	1000	1030	15	16	1304	770	2074	1560	505	2095	585	345	663	1325	6	1248	36	18

Габаритные и присоединительные размеры ТДРВ 90-60 без ОНА (мм). Исполнение 3

ТДРВ 90-60 чертеж исп 4.jpg

№ вент	a	b	C	E	Pa	Pb	na	nb	n2	d2	d	d3	d1	n1	H1	H2	H max	B max	B1	A	A1	F	K	n3	P	L	M
5,6	560	347	625	405	125	135	5	3	16	12	500	534	12	16	682	405	1087	1340	269	1085	292	176	394	8	670	24	12
6,3	630	391	708	452	118	115	6	4	20	12	560	589	12	16	754	455	1209	1490	291	1215	329	196	434	8	758	24	12
7,1	710	440	780	504	130	126	6	4	20	12	630	665	12	16	886	505	1391	1785	346	1365	370	218	506	8	840	28	14
8,0	800	496	875	560	125	140	7	4	22	12	710	739	12	16	978	565	1543	1985	404	1525	417	218	565	8	966	28	14
9,0	900	558	976	625	122	125	8	5	26	12	800	829	15	16	1080	630	1710	2160	435	1700	469	278	630	8	1068	28	14
10,0	1000	620	1080	690	135	138	8	5	26	14	900	938	15	16	1182	695	1877	2275	466	1885	521	278	656	8	1190	36	18
11,2	1120	694	1206	768	134	128	9	6	30	14	1000	1030	15	16	1304	770	2074	2490	505	2095	584	345	730	8	1248	36	18

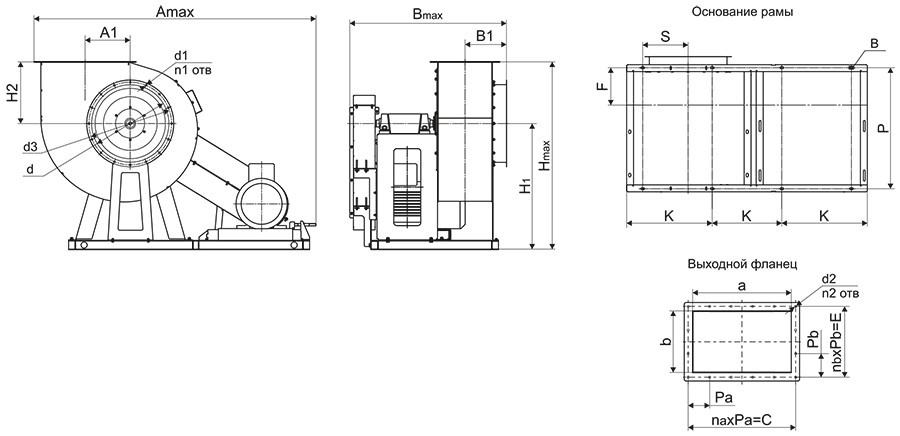

Габаритные и присоединительные размеры ТДРВ 90-60 без ОНА (мм). Исполнение 5

ТДРВ 90-60_исп 5 размеры.jpg

№ вент	a	b	C	E	Pa	Pb	na	nb	d	d1	n1	d2	n2	d3	n3	H1	H2	H max	B max	B1	A max	A1	F	K	P	S
5,6	560	347	615	405	125	135	5	3	500	12	8	12	16	534	8	815	405	1220	1015	269	1853	292	242	450	782	295
6,3	627	385	660	424	165	128	5	4	560	12	16	12	20	589	8	916	455	1371	1100	291	2082	328	262	505	830	332
7,1	710	440	780	504	130	126	6	4	630	12	16	12	20	665	8	1035	505	1540	1473	346	2343	369	284	570	994	375
8,0	800	496	875	560	125	140	7	4	710	12	16	12	22	739	8	1158	565	1723	1720	404	2598	409	284	640	1050	417
9,0	900	558	976	625	122	125	8	5	800	12	16	12	26	829	8	1292	630	1922	1853	435	3019	475	344	750	1263	487
10,0	1000	620	1080	690	135	138	8	5	900	15	16	14	26	938	10	1453	695	2148	2180	466	3198	503	344	790	1476	517
11,2	1120	694	1206	768	134	128	9	6	1000	15	16	14	30	1030	10	1610	770	2380	2363	505	3723	585	411	900	1731	605

Технические характеристики ТДРВ 90-60. Исполнение 1

Наименование	Габарит электродвигателей АИР/АИМЛ**	N, кВт	n, об/мин		Ток, А	Масса, кг
Наименование	Габарит электродвигателей АИР/АИМЛ**	N, кВт	двигателя	колеса	Ток, А	Масса, кг
ТДРВ 90-60-2,24-Х*-1-0,12/1500/220-380	56	0,12	1500		0,44	24
ТДРВ 90-60-2,24-Х*-1-0,25/3000/220-380	56	0,25	3000		0,69	24
ТДРВ 90-60-2,24-Х*-1-0,37/3000/220-380	63	0,37	3000		1,01	25
ТДРВ 90-60-2,5-Х*-1-0,12/1500/220-380	56	0,12	1500		0,44	28
ТДРВ 90-60-2,5-Х*-1-0,37/3000/220-380	63	0,37	3000		1,01	29
ТДРВ 90-60-2,5-Х*-1-0,55/3000/220-380	63	0,55	3000		1,38	29
ТДРВ 90-60-2,8-Х*-1-0,12/1500/220-380	56	0,12	1500		0,44	34
ТДРВ 90-60-2,8-Х*-1-0,55/3000/220-380	63	0,55	3000		1,38	35
ТДРВ 90-60-2,8-Х*-1-0,75/3000/220-380	71	0,75	3000		1,83	45
ТДРВ 90-60-3,15-Х*-1-0,25/1500/220-380	63	0,25	1500		0,79	43
ТДРВ 90-60-3,15-Х*-1-1,5/3000/220-380	80	1,5	3000		3,46	55
ТДРВ 90-60-3,15-Х*-1-2,2/3000/220-380	80	2,2	3000		4,85	56
ТДРВ 90-60-3,55-Х*-1-0,25/1500/220-380	63	0,25	1500		0,79	53
ТДРВ 90-60-3,55-Х*-1-1,5/3000/220-380	80	1,5	3000		3,46	65
ТДРВ 90-60-3,55-Х*-1-2,2/3000/220-380	80	2,2	3000		4,85	66
ТДРВ 90-60-4,0-Х*-1-0,37/1500/220-380	63	0,37	1500		1,12	65
ТДРВ 90-60-4,0-Х*-1-0,55/1500/220-380	71	0,55	1500		1,57	74
ТДРВ 90-60-4,0-Х*-1-2,2/3000/220-380	80	2,2	3000		4,85	78
ТДРВ 90-60-4,0-Х*-1-3,0/3000/220-380	90	3,0			6,34	86
ТДРВ 90-60-4,0-Х*-1-4,0/3000/220-380	100	4,0			8,2	91
ТДРВ 90-60-4,5-Х*-1-1,1/1500/220-380	80	1,1	1500		2,85	91
ТДРВ 90-60-4,5-Х*-1-1,5/1500/220-380	80	1,5	1500		3,72	94
ТДРВ 90-60-4,5-Х*-1-7,5/3000/220-380	112	7,5	3000		14,9	126
ТДРВ 90-60-4,5-Х*-1-11,0/3000/380-660	132	11,0	3000		21,2	149
ТДРВ 90-60-5,0-Х*-1-1,1/1500/220-380	80	1,1	1500		2,85	108
ТДРВ 90-60-5,0-Х*-1-1,5/1500/220-380	80	1,5	1500		3,72	111
ТДРВ 90-60-5,0-Х*-1-7,5/3000/220-380	112	7,5	3000		14,9	143
ТДРВ 90-60-5,0-Х*-1-11,0/3000/380-660	132	11,0	3000		21,2	166
ТДРВ 90-60-5,6-Х*-1-2,2/1500/220-380	90	2,2	1500		5,1	142
ТДРВ 90-60-5,6-Х*-1-3,0/1500/220-380	100	3,0	1500		6,8	149
ТДРВ 90-60-6,3-Х*-1-1,5/1000/220-380	90	1,5	1000		4	173
ТДРВ 90-60-6,3-Х*-1-2,2/1000/220-380	100	2,2	1000		5,6	182
ТДРВ 90-60-6,3-Х*-1-4,0/1500/220-380	100	4,0	1500		8,8	184
ТДРВ 90-60-6,3-Х*-1-5,5/1500/220-380	112	5,5	1500		11,7	194
ТДРВ 90-60-7,1-Х*-1-3,0/1000/220-380	112	3,0	1000		7,4	232
ТДРВ 90-60-7,1-Х*-1-4,0/1000/220-380	112	4,0	1000		9,75	236
ТДРВ 90-60-7,1-Х*-1-7,5/1500/380-660	132	7,5	1500		15,6	261
ТДРВ 90-60-7,1-Х*-1-11,0/1500/380-660	132	11,0	1500		22,5	273
ТДРВ 90-60-8,0-Х*-1-4,0/1000/220-380	112М	4,0	1000		9,75	287
ТДРВ 90-60-8,0-Х*-1-5,5/1000/380-660	132	5,5	1000		12,9	307
ТДРВ 90-60-8,0-Х*-1-15,0/1500/380-660	160	15,0	1500		30	363
ТДРВ 90-60-8,0-Х*-1-18,5/1500/380-660	160	18,5	1500		36,3	383
ТДРВ 90-60-9,0-Х*-1-7,5/1000/380-660	132	7,5	1000		17,2	386
ТДРВ 90-60-9,0-Х*-1-11,0/1000/380-660	160	11,0	1000		24,5	422
ТДРВ 90-60-9,0-Х*-1-30,0/1500/380-660	180	30,0	1500		57,6	494
ТДРВ 90-60-9,0-Х*-1-37,0/1500/380-660	200	37,0	1500		70,2	564
ТДРВ 90-60-10,0-Х*-1-5,5/750/380-660	132	5,5	750		13,6	452
ТДРВ 90-60-10,0-Х*-1-7,5/750/380-660	160	7,5	750		17,8	491
ТДРВ 90-60-10,0-Х*-1-15,0/1000/380-660	160	15,0	1000		31,6	522
ТДРВ 90-60-10,0-Х*-1-18,5/1000/380-660	180	18,5	1000		38,6	546
ТДРВ 90-60-10,0-Х*-1-45,0/1500/380-660	200	45,0	1500		84,9	662
ТДРВ 90-60-10,0-Х*-1-55,0/1500/380-660	225	55,0	1500		103	712
ТДРВ 90-60-11,2-Х*-1-11,0/750/380-660	160	11,0	750		25,5	616
ТДРВ 90-60-11,2-Х*-1-15,0/750/380-660	180	15,0	750		34,1	646
ТДРВ 90-60-11,2-Х*-1-22,0/1000/380-660	200	22,0	1000		44,7	688
ТДРВ 90-60-11,2-Х*-1-30,0/1000/380-660	200	30,0	1000		59,3	730

* В этом месте необходимо указать исполнение вентилятора: О, Т200, К1, К1Т200, Ex1, ExК1, Ex1Т200, ExК1Т200.
** АИМЛ для вентиляторов во взрывозащищенном исполнении (Ex1, ExК1, Ex1Т200, ExК1Т200).
Вентиляторы исполнений Ex1, ExК1, Ex1Т200, ExК1Т200 с двигателем АИМЛ56 (0,12/1500) не изготавливаются.

Технические характеристики ТДРВ 90-60. Исполнение 3

Наименование	Габарит электродвигателей АИР/АИМЛ**	N, кВт	n, об/мин		Ток, А	Масса, кг
Наименование	Габарит электродвигателей АИР/АИМЛ**	N, кВт	двигателя	колеса	Ток, А	Масса, кг
ТДРВ 90-60-5,6-Х*-3-2,2/1500/220-380	90	2,2	1500		5,1	207
ТДРВ 90-60-5,6-Х*-3-3,0/1500/220-380	100	3,0	1500		6,8	214
ТДРВ 90-60-6,3-Х*-1-1,5/1000/220-380	90	1,5	1000		4	249
ТДРВ 90-60-6,3-Х*-1-2,2/1000/220-380	100	2,2	1000		5,6	257
ТДРВ 90-60-6,3-Х*-1-4,0/1500/220-380	100	4,0	1500		8,8	260
ТДРВ 90-60-6,3-Х*-1-5,5/1500/220-380	112	5,5	1500		11,7	269
ТДРВ 90-60-7,1-Х*-1-3,0/1000/220-380	112	3,0	1000		7,4	346
ТДРВ 90-60-7,1-Х*-1-4,0/1000/220-380	112	4,0	1000		9,75	351
ТДРВ 90-60-7,1-Х*-1-7,5/1500/380-660	132	7,5	1500		15,6	376
ТДРВ 90-60-7,1-Х*-1-11,0/1500/380-660	132	11,0	1500		22,5	388
ТДРВ 90-60-8,0-Х*-1-4,0/1000/220-380	112М	4,0	1000		9,75	418
ТДРВ 90-60-8,0-Х*-1-5,5/1000/380-660	132	5,5	1000		12,9	438
ТДРВ 90-60-8,0-Х*-1-15,0/1500/380-660	160	15,0	1500		30	494
ТДРВ 90-60-8,0-Х*-1-18,5/1500/380-660	160	18,5	1500		36,3	514
ТДРВ 90-60-9,0-Х*-1-7,5/1000/380-660	132	7,5	1000		17,2	538
ТДРВ 90-60-9,0-Х*-1-11,0/1000/380-660	160	11,0	1000		24,5	574
ТДРВ 90-60-9,0-Х*-1-30,0/1500/380-660	180	30,0	1500		57,6	646
ТДРВ 90-60-9,0-Х*-1-37,0/1500/380-660	200	37,0	1500		70,2	716
ТДРВ 90-60-10,0-Х*-1-5,5/750/380-660	132	5,5	750		13,6	627
ТДРВ 90-60-10,0-Х*-1-7,5/750/380-660	160	7,5	750		17,8	666
ТДРВ 90-60-10,0-Х*-1-15,0/1000/380-660	160	15,0	1000		31,6	697
ТДРВ 90-60-10,0-Х*-1-18,5/1000/380-660	180	18,5	1000		38,6	721
ТДРВ 90-60-10,0-Х*-1-45,0/1500/380-660	200	45,0	1500		84,9	837
ТДРВ 90-60-10,0-Х*-1-55,0/1500/380-660	225	55,0	1500		103	887
ТДРВ 90-60-11,2-Х*-1-11,0/750/380-660	160	11,0	750		25,5	884
ТДРВ 90-60-11,2-Х*-1-15,0/750/380-660	180	15,0	750		34,1	914
ТДРВ 90-60-11,2-Х*-1-22,0/1000/380-660	200	22,0	1000		44,7	956
ТДРВ 90-60-11,2-Х*-1-30,0/1000/380-660	200	30,0	1000		59,3	998

Технические характеристики ТДРВ 90-60. Исполнение 5

Наименование	Габарит электродвигателей АИР/АИМЛ**	N, кВт		n, об/мин		Ток, А
				двигателя	колеса
ТДРВ 90-60-5,6-Х*-5(1667)-2,2/3000/220-380	80	2,2		3000	1667	4,85
ТДРВ 90-60-5,6-Х*-5(1667)-3,0/3000/220-380	90	3,0				6,34
ТДРВ 90-60-5,6-Х*-5(1667)-4,0/3000/220-380	100	4,0				8,2
ТДРВ 90-60-5,6-Х*-5(1875)-3,0/3000/220-380	90	3,0		3000	1875	6,34
ТДРВ 90-60-5,6-Х*-5(1875)-4,0/3000/220-380	100	4,0				8,2
ТДРВ 90-60-5,6-Х*-5(1875)-5,5/3000/220-380	100	5,5				11,1
ТДРВ 90-60-5,6-Х*-5(2143)-5,5/3000/220-380	100	5,5		3000	2143	11,1
ТДРВ 90-60-5,6-Х*-5(2143)-7,5/3000/220-380	112	7,5				14,9
ТДРВ 90-60-5,6-Х*-5(2400)-7,5/3000/220-380	112	7,5		3000	2400	14,9
ТДРВ 90-60-5,6-Х*-5(2400)-11,0/3000/380-660	132	11,0				21,2
ТДРВ 90-60-5,6-Х*-5(2679)-7,5/3000/220-380	112	7,5		3000	2679	14,9
ТДРВ 90-60-5,6-Х*-5(2679)-11,0/3000/380-660	132	11,0				21,2
ТДРВ 90-60-5,6-Х*-5(2679)-15,0/3000/380-660	160	15,0				28,6
ТДРВ 90-60-6,3-Х*-5(1000)-1,5/1000/220-380	90	1,5	1000			4
ТДРВ 90-60-6,3-Х*-5(1000)-2,2/1000/220-380	100	2,2				5,6
ТДРВ 90-60-6,3-Х*-5(1071)-1,5/1500/220-380	80	1,5	1500		1071	3,72
ТДРВ 90-60-6,3-Х*-5(1071)-2,2/1500/220-380	90	2,2				5,1
ТДРВ 90-60-6,3-Х*-5(1200)-2,2/1500/220-380	90	2,2	1500		1200	5,1
ТДРВ 90-60-6,3-Х*-5(1200)-3,0/1500/220-380	100	3,0				6,8
ТДРВ 90-60-6,3-Х*-5(1339)-3,0/1500/220-380	100	3,0	1500		1339	6,8
ТДРВ 90-60-6,3-Х*-5(1339)-4,0/1500/220-380	100	4,0				8,8
ТДРВ 90-60-6,3-Х*-5(1500)-4,0/1500/220-380	100	4,0	1500			8,8
ТДРВ 90-60-6,3-Х*-5(1500)-5,5/1500/220-380	112	5,5				11,7
ТДРВ 90-60-6,3-Х*-5(1667)-5,5/3000/220-380	100	5,5	3000		1667	11,1
ТДРВ 90-60-6,3-Х*-5(1667)-7,5/3000/220-380	112	7,5				14,9
ТДРВ 90-60-6,3-Х*-5(1875)-7,5/3000/220-380	112	7,5	3000		1875	14,9
ТДРВ 90-60-6,3-Х*-5(1875)-11,0/3000/380-660	132	11,0				21,2
ТДРВ 90-60-6,3-Х*-5(2143)-11,0/3000/380-660	132	11,0	3000		2143	21,2
ТДРВ 90-60-6,3-Х*-5(2143)-15,0/3000/380-660	160	15,0				28,6
ТДРВ 90-60-6,3-Х*-5(2400)-15,0/3000/380-660	160	15,0	3000		2400	28,6
ТДРВ 90-60-6,3-Х*-5(2400)-18,5/3000/380-660	160	18,5				34,7
ТДРВ 90-60-6,3-Х*-5(2400)-22,0/3000/380-660	180	22,0				41
ТДРВ 90-60-7,1-Х*-5(1000)-3,0/1000/220-380	112	3,0	1000			7,4
ТДРВ 90-60-7,1-Х*-5(1000)-4,0/1000/220-380	112	4,0				9,75
ТДРВ 90-60-7,1-Х*-5(1071)-3,0/1500/220-380	100	3,0	1500		1071	6,8
ТДРВ 90-60-7,1-Х*-5(1071)-4,0/1500/220-380	100	4,0				8,8
ТДРВ 90-60-7,1-Х*-5(1200)-4,0/1500/220-380	100	4,0	1500		1200	8,8
ТДРВ 90-60-7,1-Х*-5(1200)-5,5/1500/220-380	112	5,5				11,7
ТДРВ 90-60-7,1-Х*-5(1339)-5,5/1500/220-380	112	5,5	1500		1339	11,7
ТДРВ 90-60-7,1-Х*-5(1339)-7,5/1500/380-660	132	7,5				15,6
ТДРВ 90-60-7,1-Х*-5(1500)-7,5/1500/380-660	132	7,5	1500			15,6
ТДРВ 90-60-7,1-Х*-5(1500)-11,0/1500/380-660	132	11,0				22,5
ТДРВ 90-60-7,1-Х*-5(1667)-11,0/3000/380-660	132	11,0	3000		1667	22,5
ТДРВ 90-60-7,1-Х*-5(1667)-15,0/3000/380-660	160	15,0				30
ТДРВ 90-60-7,1-Х*-5(1875)-15,0/3000/380-660	160	15,0	3000		1875	30
ТДРВ 90-60-7,1-Х*-5(1875)-18,5/3000/380-660	160	18,5				36,3
ТДРВ 90-60-7,1-Х*-5(2143)-22,0/3000/380-660	180	22,0	3000		2143	43,2
ТДРВ 90-60-7,1-Х*-5(2143)-30,0/3000/380-660	180	30,0				57,6
ТДРВ 90-60-8,0-Х*-5(1000)-4,0/1000/220-380	112	4,0	1000			9,75
ТДРВ 90-60-8,0-Х*-5(1000)-5,5/1000/380-660	132	5,5				12,9
ТДРВ 90-60-8,0-Х*-5(1071)-5,5/1500/220-380	112	5,5	1500		1071	11,7
ТДРВ 90-60-8,0-Х*-5(1071)-7,5/1500/380-660	132	7,5				15,6
ТДРВ 90-60-8,0-Х*-5(1200)-7,5/1500/380-660	132	7,5	1500		1200	15,6
ТДРВ 90-60-8,0-Х*-5(1200)-11,0/1500/380-660	132	11,0				22,5
ТДРВ 90-60-8,0-Х*-5(1339)-11,0/1500/380-660	132	11,0	1500		1339	22,5
ТДРВ 90-60-8,0-Х*-5(1339)-15,0/1500/380-660	160	15,0				30
ТДРВ 90-60-8,0-Х*-5(1500)-15,0/1500/380-660	160	15,0	1500			30
ТДРВ 90-60-8,0-Х*-5(1500)-18,5/1500/380-660	160	18,5				36,3
ТДРВ 90-60-8,0-Х*-5(1680)-18,5/1500/380-660	160	18,5	1500		1680	36,3
ТДРВ 90-60-8,0-Х*-5(1680)-22,0/1500/380-660	180	22,0				43,2
ТДРВ 90-60-8,0-Х*-5(1875)-30,0/1500/380-660	180	30,0	1500		1875	57,6
ТДРВ 90-60-8,0-Х*-5(1875)-37,0/1500/380-660	200	37,0				70,2
ТДРВ 90-60-9,0-Х*-5(1000)-7,5/1000/380-660	132	7,5	1000			17,2
ТДРВ 90-60-9,0-Х*-5(1000)-11,0/1000/380-660	160	11,0				24,5
ТДРВ 90-60-9,0-Х*-5(1071)-11,0/1500/380-660	132	11,0	1500		1071	22,5
ТДРВ 90-60-9,0-Х*-5(1071)-15,0/1500/380-660	160	15,0				30
ТДРВ 90-60-9,0-Х*-5(1200)-15,0/1500/380-660	160	15,0	1500		1200	30
ТДРВ 90-60-9,0-Х*-5(1200)-18,5/1500/380-660	160	18,5				36,3
ТДРВ 90-60-9,0-Х*-5(1339)-18,5/1500/380-660	160	18,5	1500		1339	36,3
ТДРВ 90-60-9,0-Х*-5(1339)-22,0/1500/380-660	180	22,0				43,2
ТДРВ 90-60-9,0-Х*-5(1500)-30,0/1500/380-660	180	30,0	1500			57,6
ТДРВ 90-60-9,0-Х*-5(1500)-37,0/1500/380-660	200	37,0				70,2
ТДРВ 90-60-9,0-Х*-5(1680)-37,0/1500/380-660	200	37,0	1500		1680	70,2
ТДРВ 90-60-9,0-Х*-5(1680)-45,0/1500/380-660	200	45,0				84,9
ТДРВ 90-60-10,0-Х*-5(750)-5,5/750/380-660	132	5,5	750			13,6
ТДРВ 90-60-10,0-Х*-5(750)-7,5/750/380-660	160	7,5				17,8
ТДРВ 90-60-10,0-Х*-5(800)-7,5/1000/380-660	132	7,5	1000		800	17,2
ТДРВ 90-60-10,0-Х*-5(800)-11,0/1000/380-660	160	11,0				24,5
ТДРВ 90-60-10,0-Х*-5(893)-11,0/1000/380-660	160	11,0	1000		893	24,5
ТДРВ 90-60-10,0-Х*-5(893)-15,0/1000/380-660	160	15,0				31,6
ТДРВ 90-60-10,0-Х*-5(1000)-15,0/1000/380-660	160	15,0	1000			31,6
ТДРВ 90-60-10,0-Х*-5(1000)-18,5/1000/380-660	180	18,5				38,6
ТДРВ 90-60-10,0-Х*-5(1071)-18,5/1500/380-660	160	18,5	1500		1071	36,3
ТДРВ 90-60-10,0-Х*-5(1071)-22,0/1500/380-660	180	22,0				43,2
ТДРВ 90-60-10,0-Х*-5(1200)-22,0/1500/380-660	180	22,0	1500		1200	43,2
ТДРВ 90-60-10,0-Х*-5(1200)-30,0/1500/380-660	180	30,0				57,6
ТДРВ 90-60-10,0-Х*-5(1339)-30,0/1500/380-660	180	30,0	1500		1339	57,6
ТДРВ 90-60-10,0-Х*-5(1339)-37,0/1500/380-660	200	37,0				70,2
ТДРВ 90-60-10,0-Х*-5(1500)-45,0/1500/380-660	200	45,0	1500			84,9
ТДРВ 90-60-10,0-Х*-5(1500)-55,0/1500/380-660	225	55,0				103
ТДРВ 90-60-11,2-Х*-5(750)-11,0/750/380-660	160	11,0	750			25,5
ТДРВ 90-60-11,2-Х*-5(750)-15,0/750/380-660	180	15,0				34,1
ТДРВ 90-60-11,2-Х*-5(800)-11,0/1000/380-660	160	11,0	1000		800	24,5
ТДРВ 90-60-11,2-Х*-5(800)-15,0/1000/380-660	160	15,0				31,6
ТДРВ 90-60-11,2-Х*-5(800)-18,5/1000/380-660	180	18,5				38,6
ТДРВ 90-60-11,2-Х*-5(893)-15,0/1000/380-660	160	15,0	1000		893	31,6
ТДРВ 90-60-11,2-Х*-5(893)-18,5/1000/380-660	180	18,5				38,6
ТДРВ 90-60-11,2-Х*-5(893)-22,0/1000/380-660	200	22,0				44,7
ТДРВ 90-60-11,2-Х*-5(1000)-22,0/1000/380-660	200	22,0	1000			44,7
ТДРВ 90-60-11,2-Х*-5(1000)-30,0/1000/380-660	200	30,0				59,3
ТДРВ 90-60-11,2-Х*-5(1071)-30,0/1500/380-660	180	30,0	1500		1071	57,6
ТДРВ 90-60-11,2-Х*-5(1071)-37,0/1500/380-660	200	37,0				70,2
ТДРВ 90-60-11,2-Х*-5(1200)-37,0/1500/380-660	200	37,0	1500		1200	70,2
ТДРВ 90-60-11,2-Х*-5(1200)-45,0/1500/380-660	200	45,0				84,9
ТДРВ 90-60-11,2-Х*-5(1339)-55,0/1500/380-660	225	55,0	1500		1339	103
ТДРВ 90-60-11,2-Х*-5(1339)-75,0/1500/380-660	250	75,0				138,3

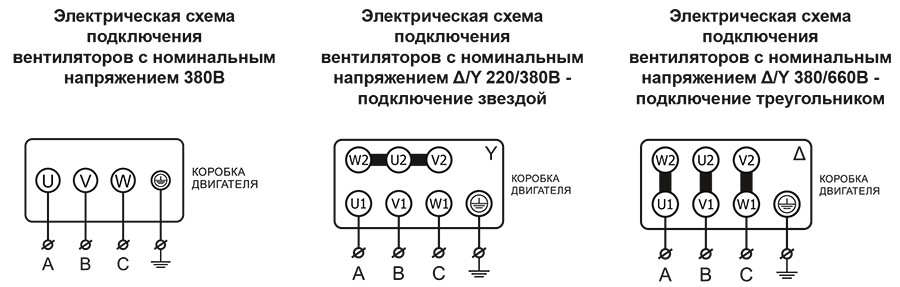

Электрические схемы подключения вентиляторов в сеть 380 В


* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆.
Рекомендуемая схема подключения зависит от исполнения двигателя. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Ваше имя Ваш телефон Email

Ваше сообщение

Нажимая «Отправить», вы соглашаетесь на обработку персональных данных

Спасибо за обращение!

Наш менеджер свяжется с вами.

Руководство по эксплуатации ТДРВ-90-60.pdf

1,42 МБ Скачать

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96

или по телефону

+7 800 505 08 67 получить консультацию
