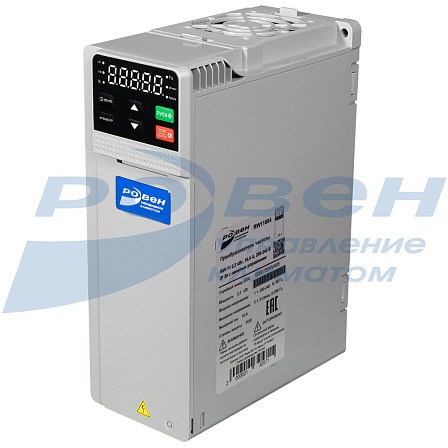

Преобразователь частоты RW-11

Модель (краткая)

Напряжение, В

Выходная

мощность, кВт

Номинальный входной ток, А

Номинальный выходной ток, А

Габаритные размеры (ШхВхГ), мм

Масса, кг

входное

выходное

RW11001

~1х220

~3х220

0,4

6,2

3

65х150х135

0,82

RW11002

0,75

10

4

RW11003

1,5

17,5

7

75х207,9х145

1,04

RW11004

2,2

25

10

RW11005

~3х380В

~3х380В

0,75

4,6

2,5

65х150х135

0,82

RW11006

1,5

5,5

3,7

RW11007

2,2

7,5

5

75х207,9х145

1,04

RW11008

4

14,8

9,5

RW11009

5,5

19,2

13

100х233х165

1,51

RW11010

7,5

25

17

Напряжение сети питания

(L1, L2, L3)

Диапазон напряжений

S2: 1х200-240 В ±10%

T4: 3х380-480 В -15/+10%

Частота сети

50/60 Гц ±5%

Допустимые отклонения

Допустимый дисбаланс напряжения <3%

Степень искажения соответствует требованиям IEC61800-2

Выходные характеристики

(U, V, W)

Выходное напряжение

0 – 100% входного напряжения,

Погрешность ±2,5%

Выходная частота

0 – 299 Гц,

Погрешность ±0,5% от максимального значения частоты

Точность регулирования частоты на выходе

±0,5% от максимального значения частоты

Перегрузочная способность

Модель S2:

150 % в течение 24 секунд, 180 % в течение 3,4 секунд

Модель T4:

150% в течение 89 секунд, 180% в течение 10 секунд,

200% в течение 3 секунд

Основные показатели регулирования

Тип двигателя

Асинхронный,

Синхронный с постоянными магнитами

Режим управления двигателем

Скалярное U/f (без обратной связи, Векторное (без обратной связи)

Модуляция

Оптимизированная пространственно-векторная ШИМ

Несущая частота

2,0 – 12,0 кГц

Диапазон регулирования скорости

Векторное управление без о/с: 1:100

Точность поддержания установившейся скорости

Векторное управление без о/с: ≤ 2%

Пусковой момент

Векторное управление без о/с: 150% при 0,5 Гц

Скорость реакции на изменение момента

Векторное управление без о/с: < 20 мс

Точность поддержания момента

Векторное управление без о/с: ≤ 2%

Точность поддержания частоты

Цифровое задание: ±0,01%

Аналоговое задание: ±0,2%

Шаг настройки частоты

Цифровое задание: 0,01 Гц Аналоговое задание: ±0,2%

Основные функции

Возможность торможения постоянным током

Начальная частота: 0,00 – 50,00 Гц

Время торможения: 0,0 – 60,0 с

Ток торможения: 0,0 – 150,0% от номинального

Увеличение момента

Автоматический режим: 0,0 – 100,0 %

Ручной режим: 0,0 – 30,0 %

Кривая U/f

Четыре типа: линейная, пользовательская (по нескольким точкам), понижение момента (во второй зоне регулирования), квадратичная

Основные функции

Кривые разгона и торможения

Два типа: линейная, S-образная

Четыре набора времени разгона и торможения Шаг по времени 0,01 с, максимум – 650,00 с

Автоматическое сглаживание колебаний напряжения

Поддержание напряжения на постоянном уровне при колебаниях питающего напряжения

Функция автоматического энергосбережения

Есть

Функция автоматического ограничения тока

Есть

Стандартные функции

ПИД регулирование, подхват скорости и автозапуск после исчезновения

питания, пропуск резонансных частот, ограничение минимальной и

максимальной частот, RS-485, аналоговый выход, настройка уровней доступа к параметрам

Источник задания частоты

Аналоговые входы по напряжению/току (AS/VS), мультизадание скоростей, комбинация каналов задания, RS485, цифровой потенциометр.

Входы

3 цифровых входа;

1 аналоговый вход (0-10 В);

1 аналоговый вход (0-20 мА/4-20 мА)

Выходы

1 релейный выход;

1 цифровой выход (с открытым коллектором)

Коммуникация

Modbus RTU – встроен

Панели управления

Встроенный однострочный цифровой; Внешний однострочный цифровой; Внешний двустрочный цифровой;

(Копирование параметров из/в панель)

Защиты

Перенапряжение, пониженное напряжение, перегрузка по току, короткое замыкание, потеря фазы, перегрев, защита от повреждения данных и т.д.

Окружающая среда, исполнение привода

Степень защиты

IP20

Охлаждение

Естественное воздушное для моделей в корпусе C1

Принудительное воздушное для моделей в корпусах C2-C3

Максимальная высота

4000 м, при превышении 1000 м – понижение характеристик на 1% на 100 м высоты

Погодные условия

Без выпадения конденсата, инея, дождя (града), снега и т.д.

Допустимая солнечная радиация менее 700 Вт/м²

Агрессивная внешняя среда (по IEC721-3-3)

Покрытие плат 3C3

Рабочая температура

От -10 °C до 50 °C

Снижение номинальных характеристик при превышении 40 °C

Без нагрузки до 60 °C

Влажность

5-95 % без выпадения конденсата

Степень загрязнения

ll

Вибрация

5,9 м/с² (0,6 g) в диапазоне 9-200 Гц

Температура хранения

От – 30 °C до 60 °C

Монтаж

Настенный, шкафной
