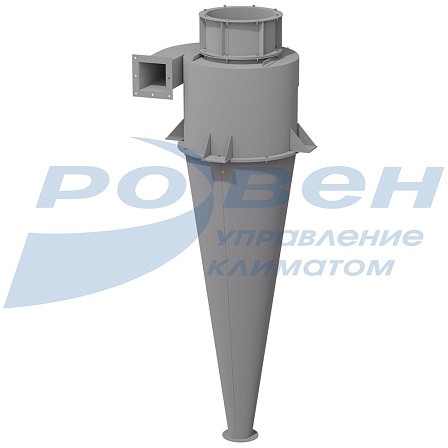

Циклон УЦ

Циклоны типа УЦ предназначены для очистки технологических выбросов деревообрабатывающих производств в атмосферу от неслипающихся неволокнистых пылей, смесей пыли с сухими опилками и стружкой, а также сухих невзрывоопасных газов.

получить консультацию

СДЕЛАНО В РОВЕН

Описание товара

Характеристики моделей

Купить

Циклоны предназначены для очистки технологических выбросов деревообрабатывающих производств.
Циклоны применяются в системах аспирации для очистки воздушной смеси от не слипающихся и не волокнистых частиц, которые образуются в результате технологических выбросов на деревообрабатывающем производстве.
Циклоны – устройство, которое использует принцип центробежной силы для отделения твердых частиц от газового потока или воздуха.
Циклоны представляют собой вертикальный цилиндр с коническим дном, в котором газ или воздух закручивается по спирали, а возникающая в результате вращения центробежная сила, отбрасывает твердые частицы к стенкам цилиндра. Чем больше скорость вращения, тем больше центробежная сила и тем эффективнее отделение частиц. Твердые частицы, отделившиеся от газа, оседают в коническом дне циклона и выгружаются через бункер или специальный выход, в то время как очищенный газ выходит из циклона через верхнюю часть, направляясь в атмосферу или в следующую ступень очистки.
Разнообразие выхлопных труб (модификаций) циклона влияющие на технико-экономические характеристики.
Возможность смены выхлопных патрубков (модификации) при изменении производительности или начальной концентрации пыли в аспирационном воздухе вследствие изменений в технологическом процессе.
Направление вращения частиц в одиночном циклоне – правое (П) или левое (Л).
Климатическое исполнение УХЛ 1÷4 по ГОСТ 15150-69. Сейсмичность района не регламентируется.


Соотношение диаметров выхлопного патрубка (d) и корпуса циклона (D)

№ модификации	1	2	3	4
d/D	0,38	0,45	0,525	0,6

Аэродинамические характеристики циклонов УЦ


Габаритные и присоединительные размеры циклонов УЦ, мм


Направление вращения: правый (П) - изображен, левый (Л) - зеркально.

Типоразмер	Производительность, м³/ч	H	Н1	Н2	A	A1	ØD	E	n, шт	ØD1	ØD2	d
												№ модификации
												1	2	3	4
500	790-990	2026	1400	324	125	194	500	82	2	100	154	190	225	263	300
560	960-1210	2255	1578	634	140	208	560	90		112	166	213	252	294	336
630	1160-1480	2500	1766	412,5	160	235	630	99		130	180	239	284	331	378
710	1400-1810	2734	1490	977	180	245	710	107		140	180	270	320	373	426
800	1760-2290	3129	1740	1037	200	265	800	117		160	214	304	360	420	480

Типоразмер	Улитка (У)													Зонт (ЗТ)
	H3				KxJ				n1xQ	mxP				ØD3				H4
	№ модификации				№ модификации					№ модификации				№ модификации				№ модификации
	1	2	3	4	1	2	3	4		1	2	3	4	1	2	3	4	1	2	3	4
500	302	336	380	432	88х259	122х259	166х259	218х259	3х101	2х66	2х83	2х105	2х131	340	410	480	540	140	170	199	219
560	310	350	398	455	96х259	136х259	184х259	241х259	3х113	2х70	2х90	2х114	3х95	390	460	530	610	159	189	220	250
630	334	374	432	500	116х312	160х312	218х312	286х312	3х120	2х80	2х102	3х87	3х110	440	520	600	680	187	221	250	285
710	350	404	470	560	136х336	190х336	256х336	346х336	3х127	2х90	2х117	3х100	3х130	500	580	675	780	208	241	278	323
800	360	418	491	576	146x400	204x400	277x400	362x400	3x148	2x95	2x124	3x107	3x135	540	650	760	870	226	268	313	358

Не представленные в наличии модели доступны к поставке под заказ

Наименование

Единица измерения

Масса, кг

Стоимость

Циклоны УЦ

шт

Цена уточняется
