Диффузор сопловый QP

Сопловые воздухораспределители типа QP предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов.
Описание товара
Характеристики моделей
Купить
Сопловые воздухораспределители типа QP предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью.

Акустические характеристики позволяют применять сопловые воздухораспределители в помещениях с повышенными требованиями к шуму.

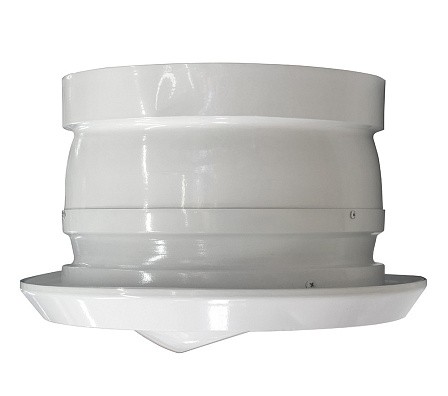

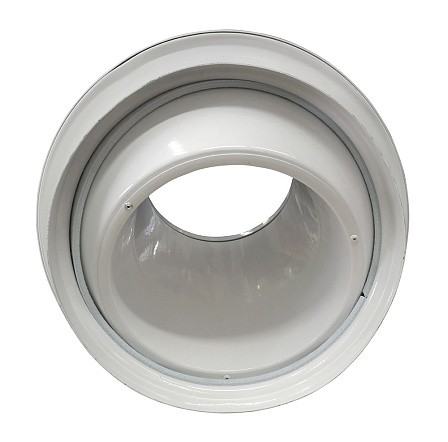

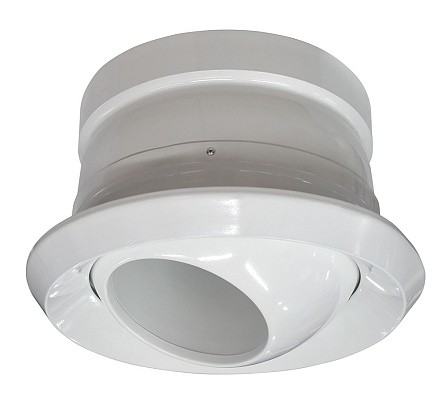

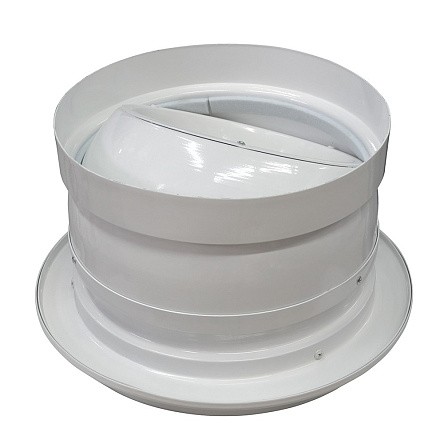

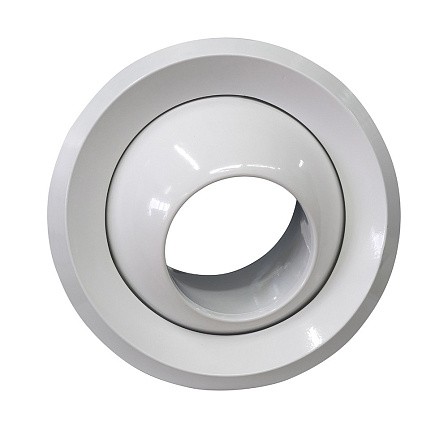

Сопловые воздухораспределители представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка с коническим соплом и цилиндрическим патрубком; изменением положения центральной вставки достигается регулирование направления струи подаваемого воздуха в диапазоне ±30° в любом направлении от оси симметрии изделия.

Сопловые воздухораспределители предназначены для монтажа на плоскую поверхность; крепление осуществляется при помощи самонарезающих винтов. Сопла снабжены присоединительным патрубком для крепления на торец круглого воздуховода. Диффузоры изготавливаются из алюминия и имеют защитное порошковое покрытие белого цвета (RAL 9016).

Габаритные и присоединительные размеры (мм)


QP чертеж.jpg



Тип диффузора

D1

D3

D2

D4

L

E

F

QP 250

252

310

128

195

175

25

7

QP 315

318

378

180

240

200

30

18

QP 400

399

468

223

330

227

31

46

QP 500

494

583

285

430

250

35

63



Технические характеристики



Тип диффузора

Объем воздуха,м3

Дальность струи, м

250

1368

30

315

1680

30

400

2710

30

500

4000

30



Аэродинамические и акустические характеристики



Тип диффузора

Эффективная площадь выхода воздуха, м2

Дальность струи, м

QP 250

0,013

30

QP 315

0,025

30

QP 400

0,039

30

QP 500

0,064

30


График звуковой мощности и потери давления


График звуковой мощности и потери давления QP.jpg

Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
